НАЗНАЧЕНИЕ:

для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690В/50Гц.

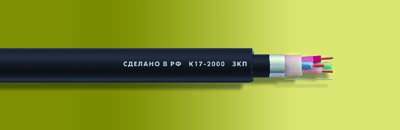

КОНСТРУКЦИЯ:

жила - медная мягкая проволока диаметром 1,2 мм;
изоляция - изоляционный ПЭ высокого давления (ПЭВД);
сердечник - звездная четверка, скрученная из четырех изолированных жил вокруг корделя-заполнителя;
поясная изоляция - в виде заполнения из композиции полиэтилена с бутилкаучуком;
экран - спирально наложенные ленты алюминиевой фольги с пропущенной под ними медной луженой проволоки (ЗКП, ЗКПБ);
оболочка - шланг из светостабилизированного ПЭВД (для кабелей ЗКП, ЗКПБ) или сварная алюминиевая трубка (кабели ЗКА);
защитные покровы - шланг из светостабилизированного ПЭВД (ЗКА), броня из двух стальных лент с наружным покровом из пряжи (ЗКПБ, ЗКАБп) или шланг из ПЭ, броня из стальной оцинкованной проволоки и шланг из светостабилизированного ПЭВД поверх брони (ЗКАКпШп).

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА:

рабочая температура эксплуатации - от минус 40 до плюс 50╟ С;
минимальный срок службы в нормальных условиях эксплуатации - 20 лет;
прокладка - в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии механических воздействий и опасности повреждения грызунами (ЗКП, ЗКАШп), непосредственно в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформаций и химической агрессивности к стальной броне (ЗКПБ, ЗКАБп), а также через горные, судоходные и сплавные реки, заболоченные участки и в грунтах с мерзлотными деформациями (ЗКАКпШп). Допускается механизированная прокладка.
температура прокладки - не ниже минус 10╟ С;
величина монтажных изгибов при прокладке - не менее 20 наружных диаметров кабеля.

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка кабеля	ЗКП ЗКПБ	ЗКАШп ЗКАБп	ЗКАКпШп	Cable type
Идентификационный номер	0206200 0206231	0201010 0201081	0201051	Id. number
Электрические параметры / Electrical properties
Электрическое сопротивление жил, при 20╟С, Ом/км, не более	15,95	15,95	15,95	Conductor electrical resistance, at 20 degree C, Ohm/km, max
Омическая асимметрия жил в рабочей паре, Ом/км, не более	0,21	0,21	0,21	Conductor resistance unbalance in pair, Ohm/km, max
Электрическое сопротивление изоляции жил при 20╟С, МОм/км, не менее	30000	30000	30000	Insulation electrical resistance at 20 degree C, MOhm/km, min
Рабочая емкость, нФ/км	36,9+0,8	36,3+0,8	36,3+0,8	Mutual capacitance nF/km
Переходное затухание на ближнем конце, дБ, не менее	58,1	58,1	58,1	Near-end crosstalk attenuation, dB/km, min
Защищенность на дальнем конце, дБ/км, не менее	66,7	66,7	66,7	Far-end protection, dB/km, min

Кабели выпускаются по ТУ 16.505. 233-96. Поставка производится на деревянных барабанах по ГОСТ 5151-79 строительными длинами 1000 м.

ОПЦИИ:

по требованию заказчика кабели могут выпускаться с ПЭТФ лентами в поясной изоляции (ЗКПм, ЗКПБм), с экраном из медной фольги взамен алюминиевой (оговаривается при заказе), с прессованной алюминиевой оболочкой вместо сварной. Кроме того, могут изготавливаться кабели ЗКВ, ЗКВм с оболочкой из ПВХ пластиката для прокладки и монтажа внутри помещений.
