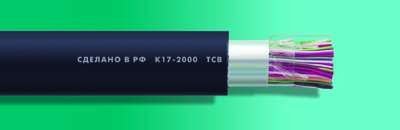

йюаекэ рекетнммши ярюмжхнммши ряб,рябМЦ.

йюаекэ рекетнммши ярюмжхнммши ряб, рябМЦ.

НАЗНАЧЕНИЕ:

соединение и монтаж низкочастотного станционного оборудования.

КОНСТРУКЦИЯ:

жила - медная мягкая проволока;
изоляция - изоляционный ПВХ пластикат;
поясная изоляция - пленка ПЭТФ;
экран - алюмополиэтиленовая лента;
оболочка - ПВХ пластикат для кабельных оболочек, в т.ч. пониженной горючести;

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20╟С,Ом - диаметром 0,40 мм не более 148;
- диаметром 0,50 мм не более 95;
электрическое сопротивление изоляции на 1 км длины при температуре 20╟С,МОм,не менее - 100
рабочая емкость на 1 км длины, - не более 100нФ

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА:

рабочая температура - от минус 20 до плюс 50╟ С;
минимальный срок службы в нормальных условиях - 15 лет
температура прокладки - не ниже минус 10╟ С;
величина монтажных изгибов, - не менее 10 диаметров по оболочке

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА

Марка	ТСВ	ТСВнг
Идентификационный номер	1001010	1001050
Диаметр токопроводящей жилы, мм.	Количество пар или троек в кабеле
0,40	5х2, 10х2, 16х2, 20х2, 30х2, 41х2, 103х2 5х3, 10х3, 20х3, 30х3
0,50	5х2, 10х2, 16х2, 20х2, 30х2, 41х2, 103х2 5х3, 10х3, 20х3, 30х3

Кабель выпускается по ТУ 16.К71-005-87. Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длинами от 200 м и более.

ОПЦИИ:

по специальным требованиям заказчика могут быть изготовлены кабели емкостью от 5 до 103 пар с жилами диаметром 0,32 или 0,64 мм, а также кабели с жилами диаметром 0,4 и 0,5 мм и нестандартной емкостью в 32, 34 или 51 пары.
