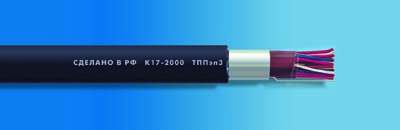

йюаекэ рекетнммши цнпндяйни я цхдпнтнамшл гюонкмемхел рооЩОг,рооЩОга, рооЩОгаАьО.
НАЗНАЧЕНИЕ:
эксплуатация
в местных
первичных
сетях связи с
номинальным
напряжением
дистанционного
питания до 225 В
и 145 В
переменного
тока
частотой 50 Гц
или
напряжением
до 315 В и 200 В
постоянного
тока
соответственно
в условиях
повышенной
влажности.
КОНСТРУКЦИЯ:
жила -
медная
мягкая
проволока; изоляция -
изоляционный
ПЭ высокого
давления; поясная
изоляция -
ПЭТФ пленка и/или
мешочная
бумага; экран -
алюмополиэтиленовая
лента с
проложенной
под ней
медной
луженой
проволокой; оболочка -
светостабилизированный
ПЭ высокого
давления; заполнитель
- гидрофобинол; защитные
покровы -
броня из
стальных
лент,
покрытых
стеклопряжей
по битумному
подслою (Б)
или шлангом
из
светостабилизированного
ПЭ (БбШп)
ЭЛЕКТРИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
электрическое
сопротивление
токопроводящих
жил на 1 км
длины при
температуре 20╟С,Ом
- диаметром 0,32
мм 216 + 13;
- диаметром 0,40
мм 139 + 9;
- диаметром 0,50
мм ;
- диаметром 0,64
мм 55 + 3; электрическое
сопротивление
изоляции на 1
км длины при
температуре 20╟С,МОм
не менее - 5000 рабочая
емкость, нФ на
1 км длины - 50 + 5
УСЛОВИЯ
ЭКСПЛУАТАЦИИ
И МОНТАЖА:
рабочая
температура
- от минус 50 до
плюс 50╟ С; минимальный
срок службы в
нормальных
условиях - 25
лет; преимущественные
области
применения -
прокладка в
условиях
повышенной
влажности
непосредственно
в грунтах
всех
категорий
при
отсутствии
мерзлотных
деформаций (ТППэпЗБ,
ТППэпЗБбШп), а
также в
коллекторах,
шахтах,
телефонной
канализации
и по стенам
зданий, или
подвесной на
воздушных
линиях связи (ТППэпЗ). температура
прокладки -
не ниже минус
10╟С; величина
монтажных
изгибов - не
менее 10
диаметров по
оболочке для
кабеля
ТППэпЗ и 12
диаметров -
для
бронированных
кабелей.
ОСНОВНАЯ
ВЫПУСКАЕМАЯ
НОМЕНКЛАТУРА
Марка
ТППэпЗ
ТППэпЗБ
ТППэпЗБбШп
Идентификационный
номер
0105210
0105331
0105371
Диаметр
токопроводящей
жилы, мм.
Количество
пар в кабеле
по маркам
0,32
0,40
0,50
0,64
5-1200
5-1200
5-900
5-600
10-400
10-400
10-300
10-200
10-400
10-400
10-300
10-200
Кабель
выпускается
по ГОСТ Р 51311-99.
Поставки
производятся
на
деревянных
барабанах по
ГОСТ 5151-79
строительными
длинами, в
зависимости
от парности,
от 120 до 500 м и
более.
ОПЦИИ:
по
специальным
требованиям
заказчика
могут быть
изготовлены
кабели всех
перечисленных
марок с
уменьшенной
омической
асимметрией
жил в паре, а
также кабели
с жилой
диаметром 0,7
мм до 600 пар в
обычном и до 100
пар в
бронированных
исполнениях.
;
