ПРОВОД НЕИЗОЛИРОВАННЫЙ А, АС.

ПРОВОД НЕИЗОЛИРОВАННЫЙ А, АС.

НАЗНАЧЕНИЕ:

передача электрической энергии в воздушных электрических сетях на суше всех макроклиматических районов с умеренным и холодным климатом.

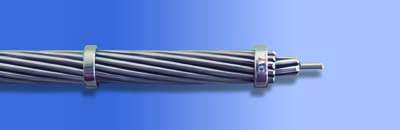

КОНСТРУКЦИЯ:

многопроволочная, скрученная из твердых алюминиевых проволок. В проводах АС имеется центральный несущий сердечник из одиночной или скрученных стальных оцинкованных проволок.

ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

удельное электрическое сопротивление материала проволок при 20°С, ОмЧмм2/м, не более - 0,0283
температурный коэффициент электросопротивления при неизменной массе, на 1°С - 0,00403
временное сопротивление разрыву, МПа (Н/мм2) - 160 - 195

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА:

прокладка - по воздуху на опорах ЛЭП в соответствии с правилами устройства электроустановок и правилами технической эксплуатации электрических станций и сетей.
рабочая температура - от минус 60°С до плюс 40°С;
длительно - допустимая температура в процессе эксплуатации - не более 90°С;
срок службы проводов - не менее 45 лет.

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА

Марка и идентификационный номер провода Cable type and Id. number
А	5200510	АС	5200530
Номинальное сечение, кв. мм Nominal cross-section, sq. mm	Строительная длина, м, не менее Delivery length, m, min	Номинальное сечение, кв. мм Nominal cross-section, sq. mm	Строительная длина, м, не менее Delivery length, m, min
16	4500	16/2,7	3000
25	4000	25/4,2	3000
35	4000	35/6,2	3000
40	3500	-	-
50	3500	50/8,0	3000
-	-	70/11	2000
-	-	95/16	1500
100	2000	-	-
120	1500	120/19, 120/27	2000
125	1500	-	-
150	1250	150/19	2000
185	1000	185/29, 185/43	2000
240	1000	240/56	2000
300	1000	-	-
-	-	330/30, 330/43	2000
-	-	450/56	1500

Провода выпускаются по ГОСТ 839-80. Поставка производится на деревянных барабанах по ГОСТ 5151-79.

ОПЦИИ:

по желанию заказчика могут быть изготовлены и поставлены провода других маркоразмеров сечением до 500 кв. мм включительно. Провода АС 100/16,7, 185/128, 300/204, 400/22, 500/27, 500/204 и 500/336 поставляются по согласованию с заказчиком с нестандартными количеством и диаметрами алюминиевых проволок.
