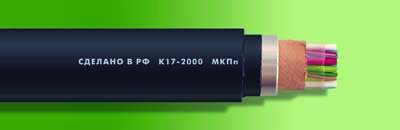

КАБЕЛЬ МАГИСТРАЛЬНЫЙ СИММЕТРИЧНЫЙ ВЫСОКОЧАСТОТНЫЙ ЖЕЛЕЗНОДОРОЖНЫЙ
МКПпА

НАЗНАЧЕНИЕ:

для прокладки вдоль железных дорог и эксплуатации в стационарных условиях в цифровых системах передачи со скоростью до 34368 кБит/с и аналоговых системах передачи в диапазоне частот до 550 кГц при переменном напряжении дистанционного питания до 690В/50Гц или постоянном напряжении до 1000 В.

КОНСТРУКЦИЯ:

жила - медная мягкая проволока диаметром 1,05 мм;
изоляция - полиэтиленовая трехслойная: пленка из ПЭ высокого давления (ПЭВД) - пористая смесь ПЭВД и ПЭНД (ПЭ низкого давления) - наружная окрашенная пленка из ПЭНД;
сердечник - скручен из четырех звездных четверок или семи четверок, пяти вспомогательных пар 2х0,7 мм и одной вспомогательной жилы диаметром 0,7 мм. Каждая четверка скручена из четырех изолированных жил вокруг корделя - заполнителя.
поясная изоляция - спирально наложенные ленты кабельной бумаги;
оболочка - сварная алюминиевая трубка толщиной 1,8 мм или 2,5 мм.
защитные покровы - шланг из светостабилизированного ПЭВД (Шп) или шланг из ПЭВД, броня из спирально наложенных стальных лент и дополнительный шланг из ПЭВД по броне (БпШп).

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА:

рабочая температура эксплуатации - от минус 50 до плюс 50° С;
минимальный срок службы в нормальных условиях - 30 лет;
рекомендуемая прокладка - в телефонной канализации, трубах, блоках и грунте при отсутствии больших растягивающих усилий и повышенного электромагнитного влияния (Шп) или непосредственно в грунтах всех категорий без мерзлотных деформаций и в воде при пересечении неглубоких болот и несудоходных рек со спокойным течением в условиях повышенного электромагнитного влияния (БпШп). Возможна механическая прокладка при растягивающем усилии не более 3000 Н.
температура прокладки - не ниже минус 10° С;
величина монтажных изгибов - не менее 15 диаметров по алюминиевой оболочке.

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка кабеля МКПпАШп МКПпАБпШп
Идентификационный номер 0235770 0235801
Электрические параметры Тип сердечника
4х4 7х4 4х4 7х4
Число четверок
  • высокочастотных
 4 4 4 4
  • низкочастотных
 - 3 - 3
Электрическое сопротивление токопроводящих жил при температуре 20°С, Ом/км, не более
  • для жил звездных четверок
 21,2 21,2 21,2 21,2
  • для жил вспомогательных пар
 55,0 55,0 55,0 55,0
Омическая асимметрия жил в рабочей паре, Ом/825 м, не более
  • высокочастотных четверок
 0,24 0,24 0,24 0,24
  • низкочастотных четверок
 - 0,25 - 0,25
Электрическое сопротивление изоляции, при 20°C, МОм/км, не менее
  • жил четверок
 12000 12000 12000 12000
  • жил вспомогательных паp
 - 10000 - 10000
Рабочая емкость, нФ/км 23,5+1,0 23,5+1,0 23,5+1,0 23,5+1,0
Переходное затухание на ближнем конце между парами высокочастотных четверок дБ/км, не менее:
  • в диапазоне до 252 кГц
 61 61 61 61
  • на частоте 4200 кГц
 39   39
  • на частоте 17000 кГц
 29   29
Защищенность на дальнем конце между парами высокочастотных четверок, дБ/км в диапазоне до 252 кГц 73 73 73 73
  • для внутричетверочных комбинаций

при 4200 кГц 32   32
при 17000 кГц 11   11
  • для межчетверочных комбинаций

при 4200 кГц 43   43
при 17000 кГц 21   21

Кабели выпускаются по ТУ16.К71-256-96. Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длинами 870 или 1000 м.

ОПЦИИ:

по желанию заказчика кабели могут изготавливаться с защитным покровом Бп (шланг из ПЭ высокого давления, броня из стальных лент и наружный покров по броне стеклопряжи), а также с заполнением сердечника гидрофобной массой.
